Системы ливневой канализации - комплексное проектирование и установка

1. Что мы предлагаем?

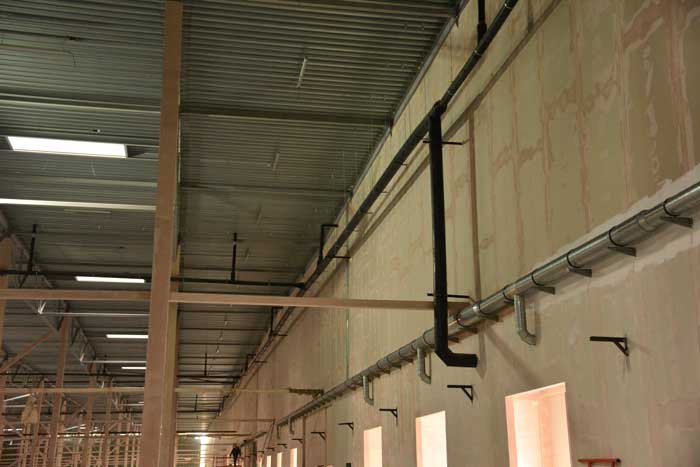

Наша компания выполняет проектирование и монтаж систем внутренней дождевой канализации (систем внутреннего водостока) для зданий с плоской кровлей.

1) Мы выполняем монтаж с применением ПЭ, ПНД и стальных труб.

2) Мы поможем Вам выбрать систему.

3) По Вашему запросу мы разработаем проектную документацию.

4) Профессиональные инженеры проконсультируют Вас и помогут решить сложные вопросы с учётом особенностей  Вашего объекта.

5) Опытные монтажники выполнят монтаж системы с соблюдением требований технологии производства работ.

6) Внутренний ОТК проследит за качеством монтажа и сварных соединений.

2. Какую систему выбрать?  Обзор систем внутренней дождевой (ливневой) канализации.

Система дождевой или ливневой канализации в технической литературе именуется системой или сетью внутренних водостоков.

Известны  две системы внутренней дождевой канализации для зданий с плоской кровлей:

1) Гравитационная (самотечная) система она же традиционная;
2) Вакуумная или сифонно-вакуумная система.

Если коротко, то самотечная система монтируется из труб большего диаметра и с уклоном, а вакуумная система монтируется из труб меньшего диаметра и без уклона на участках до стояков.

Если подробнее, то самотечная система рассчитывается из условия наполнения горизонтальных трубопроводов на 70-90% (отношение слоя жидкости ко всему диаметру 0,7-0,9); горизонтальные участки выполняются с уклоном 0,1-0,2% (1-2мм/м).

Вакуумная система рассчитывается из условия 100% заполнения. Благодаря конструктивным особенностям дождеприемных воронок, эта система исключает попадание воздуха в систему в расчётном режиме работы. Сечение и длина труб рассчитываются таким образом, что вода, стекающая на вертикальных участках, создает разряжение и засасывает воду из воронок.

1. Достоинства и недостатки систем дождевой канализации. Виды самотечных систем

1) Самотечная система из ПНД трубы

Достоинства:

- Разрабатывается по действующей в РФ нормативной документации;
- Не требует разработки аварийного перелива;
- Высокая долговечность системы;
- Низкая стоимость.

Недостатки:

- Необходимость решения вопроса термического линейного расширения труб.


2) Самотечная система из стальной трубы

Достоинства:

- Отсутствует необходимость решения вопроса термического линейного расширения труб;
- Максимальная надёжность и простота в виду отсутствия компенсаторов линейного расширения и комбинаций подвижных и неподвижных опор.

Недостатки:

- При использовании оцинкованной трубы (в соответствии с действующими требованиями СП 30.13330.2012) очень высокая стоимость системы и спецзаказ на оцинкование труб большого диаметра;
- При использовании чёрной трубы - нарушаются требования СП 30.13330.2012;
- Относительно низкий срок службы системы в следствии коррозии;
- Необходимость выполнения теплоизоляционных работ для борьбы с конденсатом;
- Наибольший, по сравнению с другими системами вес.


3. Вакуумная система из ПНД трубы

Достоинства:

- Уменьшенные диаметры труб и как следствие меньший вес и габариты системы;
- Усиленная комплектная система крепежа снижает искривление труб при температурных расширениях;
- Высокая долговечность системы.

Недостатки:

- Повышенные требования к качеству обслуживания. Необходимость периодической (2 раза в год) очистки воронок и кровли в период эксплуатации.
- Дополнительные расходы на аварийный водосток, необходимый для отвода воды с кровли при засоре вакуумной системы;
- Дополнительные расходы на обязательный подогрев воронок.

1. Некоторые особенности вакуумной системы:

Решение о выборе вакуумной системы нужно принимать до монтажа кровли, поскольку система работает только со своими воронками, и устанавливать их надо до монтажа утеплителя.

Необходимо организовать отвод воды с кровли, на период монтажа, поскольку во избежание загрязнения системы, заглушки с воронок снимаются в последнюю очередь, после завершения всех работ и обязательной очистки кровли от строительного мусора и листьев.

Интересные статьи по теме:

http://www.krovlirussia.ru/rubriki/materialy-i-texnologii/krovelnye-voronki/vakuumnaya-sistema-vnutrennego-vodootvoda-s-ploskix-krovel)

https://www.abok.ru/for_spec/articles.php?nid=2353

3. Сколько стоит ливневая канализация. Сравнение цен.

Мы сравнили стоимость монтажа различных систем (работа + материалы) для складского здания площадью 8400 м2. Расчёт был произведён по стоимости материалов на февраль 2020 года с учётом стоимости воронок.

Если остались вопросы, звоните или пишите. Мы с радостью Вам ответим.
